Кабели и интерфейсы
Чем соединяется система
Половина проблем при запуске системы Victron — не в приборах, а в связях между ними. Шины внешне похожи, разъёмы местами одинаковые, а назначение разное. Здесь лежит всё, чем оборудование соединяется между собой и с компьютером.
Четыре разные шины
- VE.Direct — связь «точка-точка»: одно устройство с одним. По ней работают контроллеры заряда, мониторы батарей и небольшие инверторы. Разветвить её нельзя — на каждое устройство свой порт и свой кабель.
- VE.Bus — шина инверторов-зарядных устройств MultiPlus и Quattro. По ней же они объединяются в параллельные и трёхфазные системы.
- VE.Can — шина для больших систем: устройства соединяются гирляндой, и на обоих концах обязаны стоять терминаторы. Их отсутствие — самая частая причина плавающих отказов связи.
- RJ12 и RJ45 — это разъёмы, а не шина: по ним могут идти и VE.Bus, и VE.Can, и панели управления.
Отсюда практическое предупреждение: разъём RJ45 у Victron — не Ethernet. Патч-корд выглядит как сетевой, но назначение контактов другое. Соединять оборудование Victron с компьютерной сетью через эти порты нельзя.
Чтобы настроить MultiPlus, нужен интерфейс
У MultiPlus и Quattro нет Bluetooth. Их настройка — токи, пороги, профиль батареи, сборка параллельных и трёхфазных систем — делается программой VEConfigure с компьютера, и подключиться к устройству она может только через интерфейс MK3-USB. Это не аксессуар «на всякий случай», а обязательный инструмент: без него оборудование останется с заводскими настройками.

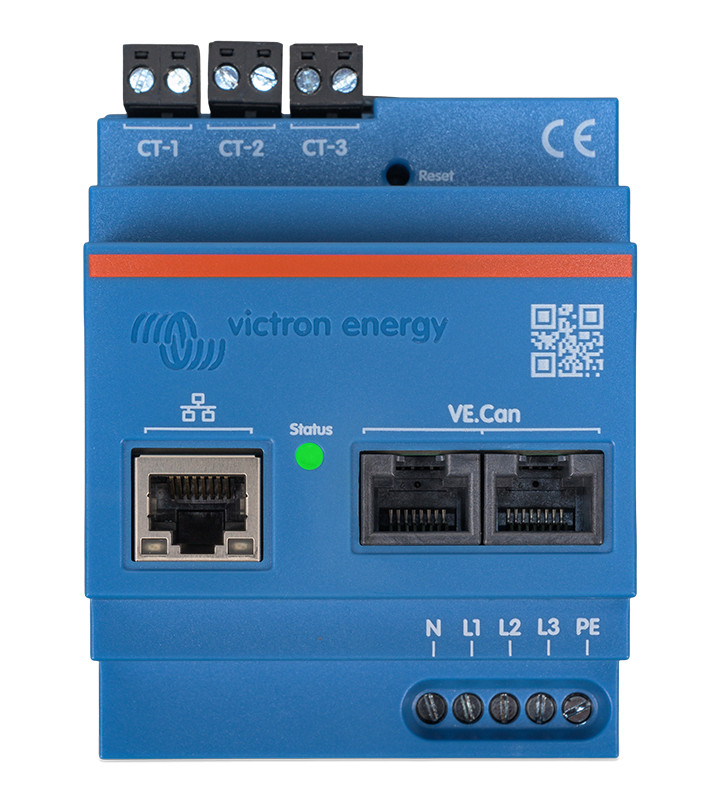

Счётчики энергии и трансформаторы тока
Счётчик показывает, сколько мощности реально идёт в сеть и из сети, — по нему система накопления понимает, сколько можно отдать и сколько взять. Модели различаются числом фаз и способом подключения: ET112 однофазный, ET340, EM24 и EM540 трёхфазные.
Трансформатор тока решает более узкую задачу: он надевается на провод и позволяет MultiPlus-II учитывать весь ток ввода, включая нагрузку, подключённую мимо инвертора. Без него PowerControl и PowerAssist видят только то, что проходит через сам инвертор.

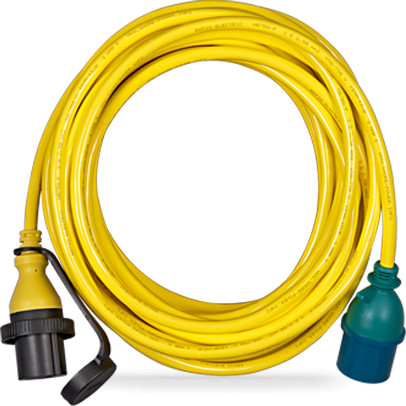

Береговое питание
Кабели и разъёмы для подключения к внешней сети сделаны под постоянную уличную эксплуатацию: влага, соль, многократные подключения. Бытовой удлинитель в этих условиях служит недолго и становится источником опасности — на берегу это не экономия.
Смежные разделы
Предохранители, шины и защита — в разделе «Распределение и защита питания», GX-устройства и мониторы — «Мониторинг и управление».
Подскажем, какие кабели и интерфейсы нужны под вашу схему — напишите нам, какое оборудование соединяется.
